การประยุกต์ใช้อุปกรณ์กำหนดตำแหน่งจุดศูนย์แบบผสมผสานและโซลูชันที่ไม่มีการรั่วไหล

ตระหนักถึงการเปลี่ยนเครื่องมือ/โมดูลอัตโนมัติ รวดเร็ว และแม่นยำ:

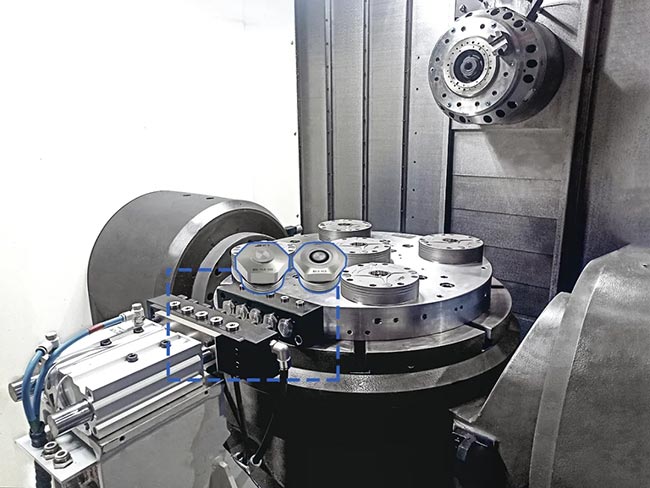

เครื่องระบุตำแหน่งจุดศูนย์: ฟังก์ชันหลักของมันคือการให้ความแม่นยำในการวางตำแหน่งที่มีความสามารถในการทำซ้ำสูงเป็นพิเศษ (โดยปกติจะสูงถึงระดับไมโครเมตร) และแรงล็อคที่แข็งแกร่ง ช่วยให้มั่นใจได้ว่าเครื่องมือ อุปกรณ์จับยึด หรือโมดูลที่ถูกเปลี่ยนสามารถกลับไปยังตำแหน่งทางกายภาพเดิมได้อย่างแม่นยำ (เช่น "จุดศูนย์") ทุกครั้ง

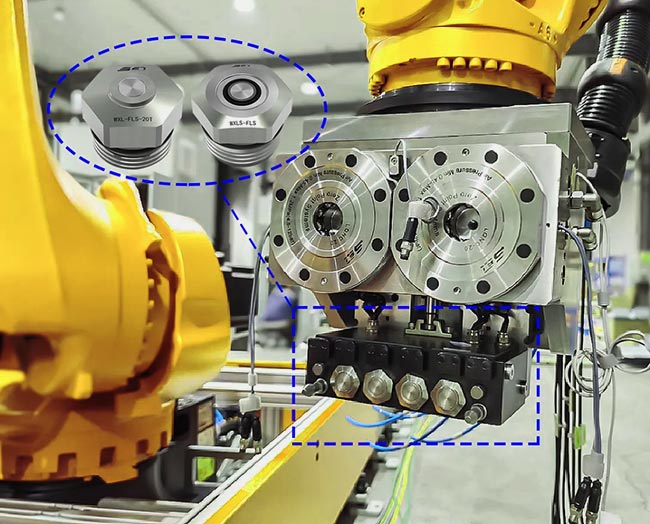

ขั้วต่อแบบไม่มีรอยรั่ว: ติดตั้งอยู่บนพื้นผิวคู่ของระบบการกำหนดตำแหน่งเป็นศูนย์ (โดยปกติจะอยู่ที่ "แผ่นดิสก์ตัวผู้" ของตัวระบุตำแหน่งและ "แผ่นดิสก์ตัวเมีย" ที่ติดตั้งบนเครื่องมือ) พวกเขามีหน้าที่รับผิดชอบในการเชื่อมต่อหรือตัดการเชื่อมต่อท่อของเหลวต่างๆ โดยอัตโนมัติและเชื่อถือได้ (แรงดันอากาศ น้ำมันไฮดรอลิก น้ำหล่อเย็น สุญญากาศ ฯลฯ) และสัญญาณไฟฟ้า/ข้อมูลที่จำเป็นสำหรับการทำงานของเครื่องมือหลังจากการวางตำแหน่งและการล็อค

ผลรวม: กระบวนการเปลี่ยนทั้งหมดเป็นไปโดยอัตโนมัติ หุ่นยนต์หรือแอคชูเอเตอร์เพียง "รัด" โมดูลเครื่องมือเข้ากับเครื่องระบุตำแหน่งจุดศูนย์ ซึ่งจะทำให้การวางตำแหน่งแม่นยำและการล็อคอย่างแน่นหนาโดยอัตโนมัติ ในเวลาเดียวกัน ขั้วต่อไร้รอยรั่วทั้งสองด้านยังเชื่อมต่อโดยอัตโนมัติและเชื่อถือได้ โดยจ่ายพลังงาน (ของเหลว) และสัญญาณควบคุมสำหรับเครื่องมือได้ทันที เมื่อตัดการเชื่อมต่อ ลำดับจะกลับกัน ขั้นแรกให้ถอดขั้วต่อออก (ปิดโดยไม่มีการรั่วไหล) จากนั้นจึงปลดล็อคตัวระบุตำแหน่ง

ขจัดความเสี่ยงของการรั่วไหลในระหว่างกระบวนการเปลี่ยนอย่างทั่วถึง:

ค่านิยมหลัก: นี่คือเหตุผลพื้นฐานสำหรับการใช้ขั้วต่อที่ไม่มีรอยรั่ว การแทรกแซงการเชื่อมต่อไปป์ไลน์ด้วยตนเองระหว่างการเปลี่ยนเครื่องมืออัตโนมัตินั้นไม่สมจริงและเป็นอันตราย เป็นเรื่องยากที่จะรับรองว่าขั้วต่อสวมเร็วธรรมดารั่วไหลโดยสมบูรณ์ระหว่างการเชื่อมต่อ/แยกชิ้นส่วนอัตโนมัติ

ฟังก์ชั่นของตัวเชื่อมต่อที่ไม่มีรอยรั่ว: การออกแบบวาล์วที่แม่นยำช่วยให้มั่นใจได้ว่าทางเดินจะเปิดเฉพาะในขณะที่การเชื่อมต่อเสร็จสิ้นและปิดในขณะที่แยกออกเท่านั้น ตลอดกระบวนการเชื่อมต่อและการแยกของเหลวจะถูกปิดผนึกอย่างมีประสิทธิภาพภายในระบบและจะไม่รั่วไหลออกสู่สิ่งแวดล้อม นี่เป็นสิ่งสำคัญสำหรับการใช้งานที่เกี่ยวข้องกับน้ำมัน (มลพิษ การติดไฟ) สารเคมี (ความเป็นพิษ การกัดกร่อน) ตัวกลางที่มีราคาแพง (ต้นทุนการสูญเสีย) หรือต้องการสภาพแวดล้อมที่สะอาด (เช่น การฉีดพ่น อาหาร ยา)

ปรับปรุงประสิทธิภาพการผลิตและการใช้อุปกรณ์อย่างมีนัยสำคัญ:

การเปลี่ยนอย่างรวดเร็ว: ระบบผสมผสานช่วยให้กระบวนการเปลี่ยนเครื่องมือทั้งหมด รวมถึงการเชื่อมต่อของเหลวและไฟฟ้าที่ซับซ้อน เสร็จสิ้นภายในไม่กี่วินาทีถึงสิบวินาที ซึ่งเร็วกว่าการเชื่อมต่อด้วยตนเองแบบเดิมมาก (ซึ่งอาจใช้เวลาหลายนาทีหรือนานกว่านั้นด้วยซ้ำ)

ลดการหยุดทำงาน: การสลับอย่างรวดเร็วหมายความว่าสายการผลิตสามารถปรับตัวเข้ากับการผลิตผลิตภัณฑ์ต่างๆ ได้อย่างยืดหยุ่นมากขึ้น (ชุดเล็ก หลายพันธุ์) หรือเปลี่ยนเครื่องมืออะไหล่อย่างรวดเร็วในระหว่างการบำรุงรักษาหรือการทำงานผิดพลาด ซึ่งช่วยลดเวลาในการผลิตไม่ได้อย่างมาก

บูรณาการระบบอัตโนมัติ: เข้ากันได้อย่างสมบูรณ์กับหุ่นยนต์หรือคลังสินค้าเปลี่ยนเครื่องมือ/แม่พิมพ์อัตโนมัติ ทำให้เกิดการผลิตที่ยืดหยุ่นโดยไม่ต้องใช้คนควบคุม

รับประกันความเสถียรของประสิทธิภาพของระบบและความสม่ำเสมอของกระบวนการ:

ความแม่นยำในการทำซ้ำสูง (ตัวระบุตำแหน่งเป็นศูนย์): ตรวจสอบให้แน่ใจว่าตำแหน่งเชิงพื้นที่ของเครื่องมือมีความสอดคล้องกันอย่างแน่นอนหลังการเปลี่ยนแต่ละครั้ง ซึ่งเป็นพื้นฐานในการรับรองความแม่นยำในการตัดเฉือน (เช่น การเปลี่ยนเครื่องมือ การเชื่อม) ความแม่นยำในการประกอบ และความแม่นยำในการตรวจจับ

การเชื่อมต่อที่เชื่อถือได้ (ตัวเชื่อมต่อที่ไม่มีการรั่วไหล): ให้การจ่ายของเหลวที่เสถียรและปราศจากการรั่วไหล (แรงดันและการไหลคงที่) และการส่งสัญญาณที่เชื่อถือได้ ทำให้มั่นใจได้ว่าเงื่อนไข "อินพุต" ที่เครื่องมือได้รับมีความสม่ำเสมอทุกครั้งที่ทำงาน จึงรับประกันความสามารถในการทำซ้ำของผลลัพธ์ของกระบวนการในระดับสูง หลีกเลี่ยงปัญหาต่างๆ เช่น แรงดันไม่เพียงพอ การไหลไม่เสถียร และการหยุดชะงักของสัญญาณที่เกิดจากการรั่วไหล

ลดความเสี่ยงในการปฏิบัติงานและค่าบำรุงรักษา:

ความปลอดภัย: การทำงานแบบอัตโนมัติช่วยลดความจำเป็นในการเชื่อมต่อแบบแมนนวลในพื้นที่ที่มีความเสี่ยงสูง เช่น ภายในเครื่องอัดขนาดใหญ่ พื้นที่ฉีดพ่น และพื้นที่ที่มีอุณหภูมิสูง การออกแบบที่ปราศจากการรั่วไหลช่วยขจัดอันตรายด้านความปลอดภัยและความเสี่ยงต่อมลภาวะต่อสิ่งแวดล้อมที่เกิดจากการรั่วไหลของของไหลที่ติดไฟ เป็นพิษ และแรงดันสูง

ลดมลภาวะ: ป้องกันน้ำมัน สารหล่อเย็น และการรั่วไหลอื่นๆ จากการปนเปื้อนต่อสภาพแวดล้อมการทำงาน ผลิตภัณฑ์ และอุปกรณ์

ลดการบำรุงรักษา: ลดงานทำความสะอาด การกัดกร่อนของอุปกรณ์ และความล้มเหลวของระบบที่เกิดจากการรั่วไหล ความน่าเชื่อถือและอายุการใช้งานที่ยาวนานของตัวเชื่อมต่อยังช่วยลดความถี่ในการเปลี่ยนอะไหล่
