การระบุตำแหน่งและการจัดตำแหน่งอุปกรณ์เสริมกำหนดความแม่นยำในการตัดเฉือน CNC ได้อย่างไร

บทนำ: ต้นทุนที่ซ่อนอยู่ของการวางแนวที่ไม่ตรง

ในการตัดเฉือน CNC ความแตกต่างระหว่างส่วนประกอบที่มีความแม่นยำสูงและชิ้นส่วนที่เป็นเศษมักจะลดลงเหลือเพียงเศษเสี้ยวมิลลิเมตร ในขณะที่สปินเดิล เครื่องมือตัด และระบบควบคุมได้รับความสนใจเป็นอย่างมาก แต่จุดเด่นด้านความแม่นยำสม่ำเสมอที่ไม่มีใครพูดถึงก็คืออุปกรณ์เสริมสำหรับการระบุตำแหน่งและการจัดตำแหน่ง ส่วนประกอบเหล่านี้—จาก อุปกรณ์เสริมเครื่องระบุตำแหน่งจุดศูนย์ ถึง ซีรี่ส์ก้านเครื่องมือเปลี่ยนด่วน — สร้างแกนหลักทางกลของการตั้งค่าที่ทำซ้ำได้

ข้อมูลอุตสาหกรรมระบุว่าชิ้นงานที่อยู่ในตำแหน่งที่ไม่เหมาะสมคิดเป็นเกือบ 30% ของการเบี่ยงเบนมิติทั้งหมดในการทำงานแบบหลายแกน นอกจากนี้ ข้อผิดพลาดในการจัดตำแหน่งด้วยตนเองอาจใช้เวลานานถึง 15 นาทีต่อการตั้งค่า ซึ่งทำให้สูญเสียปริมาณงานอย่างมากในระหว่างดำเนินการผลิตที่มีส่วนผสมสูง บทความนี้ก้าวไปไกลกว่าทฤษฎีเพื่อตรวจสอบประโยชน์เชิงปริมาณของโซลูชันการระบุตำแหน่งอย่างเป็นระบบ สำรวจเหตุผลทางวิศวกรรม ตัวชี้วัดประสิทธิภาพ และแนวทางปฏิบัติในการบำรุงรักษาที่แยกเซลล์การตัดเฉือนระดับโลกออกจากส่วนที่เหลือ

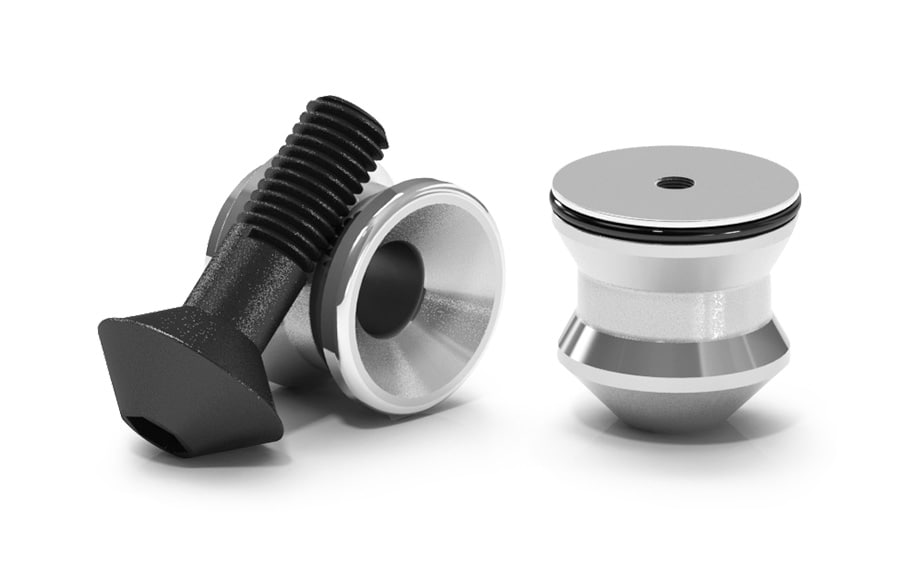

อุปกรณ์เสริม ตัวระบุตำแหน่งศูนย์: รากฐานของการตั้งค่าที่ทำซ้ำได้

หัวใจสำคัญของกลยุทธ์การจัดการงานสมัยใหม่ อุปกรณ์เสริมเครื่องระบุตำแหน่งจุดศูนย์ ให้ข้อมูลทางกลที่ยังคงไม่แปรผันในการตั้งค่าต่างๆ แตกต่างจากปากกาจับหรือแผ่นแคลมป์ทั่วไป ระบบจุดศูนย์ใช้หมุดระบุตำแหน่งกราวด์ที่แม่นยำและกลไกสตั๊ดแบบดึงที่เชื่อมต่อกับบุชรองเพลต การออกแบบนี้ช่วยให้มั่นใจได้ว่าแต่ละพาเลทหรือฟิกซ์เจอร์จะกลับสู่ตำแหน่งเดิมภายในระดับไมครอน แม้ว่าจะมีการเปลี่ยนแปลงหลายครั้งก็ตาม

การศึกษาศูนย์เครื่องจักรกล 150 แห่งในช่วงระยะเวลาสองปีพบว่าโรงงานที่ใช้จุดศูนย์ในการค้นหาช่วยลดเศษซากที่เกี่ยวข้องกับการตั้งค่าได้โดยเฉลี่ย 42% ยิ่งไปกว่านั้น ค่าเบี่ยงเบนมาตรฐานของความแม่นยำของตำแหน่งได้รับการปรับปรุงจาก ±0.025 มม. เป็น ±0.006 มม. เมื่อเปลี่ยนจากการค้นหาขอบด้วยตนเองไปเป็นการอ้างอิงจุดศูนย์ ผลกระทบทางเศรษฐกิจจะเกิดขึ้นทันที: การทำงานซ้ำน้อยลง การเปลี่ยนแปลงเร็วขึ้น และความสามารถในการดำเนินการผลิตแบบไม่ต้องทำอะไรเลยด้วยความมั่นใจ

ส่วนประกอบหลักในหมวดหมู่นี้ ได้แก่ สตั๊ดดึง (หรือ "ตะปูดึง") ปลอกระบุตำแหน่ง และลูกสูบแบบสปริง รูปทรงของสลักดึงมีผลโดยตรงต่อการส่งผ่านแรงจับยึดและความสามารถในการทำซ้ำ สำหรับการใช้งานที่มีแรงบิดสูง สตัดระยะพิทช์หยาบพร้อมบุชชิ่งเหล็กชุบแข็ง ให้ความต้านทานที่เหนือกว่าต่อการเคลื่อนที่ระดับไมโครที่เกิดจากการสั่นสะเทือน ในขณะเดียวกัน ปลอกกำหนดตำแหน่งทำหน้าที่เป็นส่วนต่อประสานที่ทนทานต่อการสึกหรอ ซึ่งสามารถเปลี่ยนได้โดยไม่ต้องตัดเฉือนซับเพลตใหม่ เพื่อให้มั่นใจถึงประสิทธิภาพด้านต้นทุนในระยะยาว

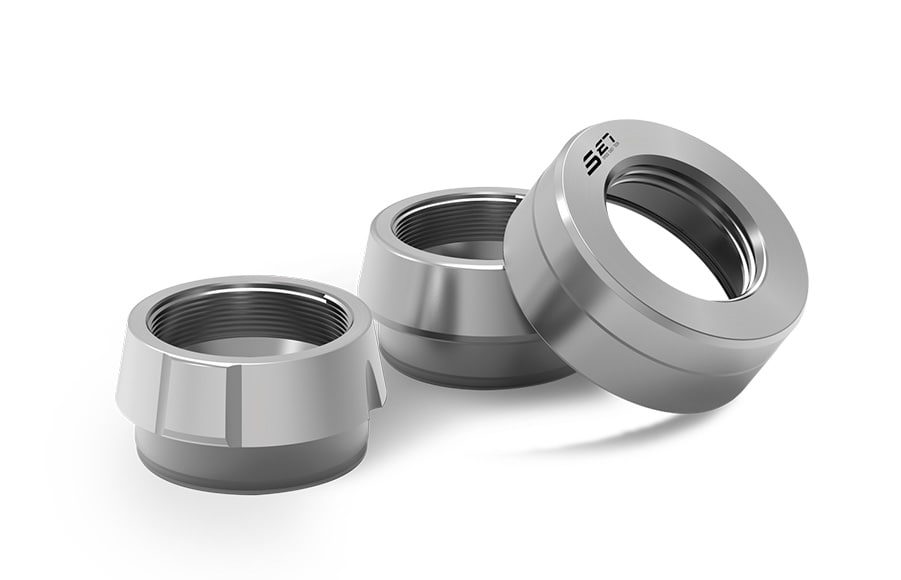

อุปกรณ์ค้นหาตำแหน่งแบบแมนนวล: แม่นยำโดยไม่ซับซ้อน

ในขณะที่ระบบอัตโนมัติมีอิทธิพลเหนือการผลิตจำนวนมาก คู่มือการค้นหาอุปกรณ์ ยังคงเป็นเครื่องมือสำคัญสำหรับร้านขายงาน แผนก R&D และการดำเนินการบำรุงรักษา อุปกรณ์เหล่านี้ประกอบด้วยตัวค้นหาขอบ ตัวระบุโคแอกเชียล และตัวระบุการทดสอบการหมุนด้วยฐานแม่เหล็ก หน้าที่หลักคือการสร้างระบบพิกัดของชิ้นงานที่สัมพันธ์กับสปินเดิลของเครื่องจักร ซึ่งเป็นกระบวนการที่เรียกว่า "การหาคมตัด" หรือ "การวางศูนย์กลาง"

อุปกรณ์ระบุตำแหน่งแบบแมนนวลสมัยใหม่มีเครื่องขยายสัญญาณทางกลหรืออิเล็กทรอนิกส์เพื่อให้ความละเอียดต่ำถึง 0.001 มม. ตัวอย่างเช่น ตัวบ่งชี้แบบคันโยกที่มีช่วงการวัด 1.5 มม. สามารถตรวจจับความเบี่ยงเบนเชิงมุมของฟิกซ์เจอร์ที่เล็กเพียง 0.02 องศา เมื่อจับคู่กับพื้นผิวอ้างอิงกราวด์ที่แม่นยำ เครื่องมือเหล่านี้ช่วยให้ผู้ปฏิบัติงานได้รับความแม่นยำในการจัดตำแหน่งซึ่งเทียบได้กับระบบกึ่งอัตโนมัติบางระบบ

อย่างไรก็ตาม อุปกรณ์ค้นหาตำแหน่งด้วยตนเองไม่มีข้อจำกัด เทคนิคของผู้ปฏิบัติงาน อุณหภูมิสิ่งแวดล้อม และการตกแต่งพื้นผิวของชิ้นงาน ล้วนส่งผลต่อการอ่านค่าขั้นสุดท้าย จากการสำรวจของช่างเครื่อง 200 คน พบว่าผู้ปฏิบัติงานที่มีประสบการณ์ซึ่งใช้เครื่องค้นหาขอบแบบแมนนวลสามารถบรรลุค่า Cpk ได้ที่ 1.33 สำหรับพิกัดความเผื่อ ±0.02 มม. ในขณะที่ผู้ปฏิบัติงานมือใหม่มักจะมีค่าต่ำกว่า 1.0 สิ่งนี้เน้นย้ำถึงความจำเป็นในการฝึกอบรมแบบมีโครงสร้าง และหากเป็นไปได้ จะต้องบูรณาการระบบจุดศูนย์เพื่อลดความแปรปรวนที่เกิดจากมนุษย์

ซีรีส์ด้ามเครื่องมือแบบเปลี่ยนเร็ว: สปินเดิลและเครื่องมือเชื่อมต่อ

ที่ ซีรี่ส์ก้านเครื่องมือเปลี่ยนด่วน แสดงถึงการเปลี่ยนแปลงกระบวนทัศน์ในการจัดการเครื่องมือ แตกต่างจากด้ามตันแบบดั้งเดิมที่ต้องใช้ประแจและแรงบิดจำนวนมากเพื่อรักษาความปลอดภัย ระบบเปลี่ยนเร็วใช้กลไกบอลล็อค ปลอกรัด หรือไฮดรอลิกที่ช่วยให้เปลี่ยนเครื่องมือได้ภายในเวลาไม่ถึง 10 วินาที ซีรีส์นี้มีความสำคัญอย่างยิ่งต่อการตัดเฉือนความเร็วสูง (HSM) และการทำงานแบบหลายป้อมปืน ซึ่งระยะเวลาในการเปลี่ยนเครื่องมือส่งผลโดยตรงต่อรอบเวลา

ข้อมูลจากการทดลองภาคสนามเป็นเวลา 12 เดือนในศูนย์เครื่องจักรกล 50 แห่ง แสดงให้เห็นว่าด้ามแบบเปลี่ยนเร็วช่วยลดเวลาการเปลี่ยนเครื่องมือโดยเฉลี่ย 68% จาก 4.5 นาทีเหลือ 1.4 นาทีต่อเครื่องมือ ที่สำคัญกว่านั้น ความแม่นยำของการรันเอาท์ของด้ามเหล่านี้ยังคงอยู่ภายใน 0.005 มม. ที่คมตัด ซึ่งเทียบได้กับตัวจับยึดแบบหดตัวแต่ไม่จำเป็นต้องใช้ความร้อนแบบเหนี่ยวนำ การผสมผสานระหว่างความเร็วและความแม่นยำทำให้เหมาะสำหรับการกัดหยาบและการเก็บผิวละเอียด

การวิเคราะห์เปรียบเทียบ: การค้นหาเทียบกับอุปกรณ์เสริมการจัดตำแหน่ง

แม้ว่ามักใช้แทนกันได้ แต่อุปกรณ์เสริมสำหรับระบุตำแหน่งและการจัดตำแหน่งมีจุดประสงค์ที่แตกต่างกัน การระบุตำแหน่งอุปกรณ์ (เช่น เครื่องระบุตำแหน่งจุดศูนย์และตัวค้นหาขอบแบบแมนนวล) จะกำหนดตำแหน่งชิ้นงานที่สัมพันธ์กับระบบพิกัดของเครื่องจักร อุปกรณ์เสริมสำหรับการปรับตั้งศูนย์ (รวมถึงด้ามเครื่องมือและส่วนต่อประสานของสปินเดิล) ช่วยให้มั่นใจได้ว่าเครื่องมือตัดอยู่โคแอกเชียลกับแกนสปินเดิล และทางเดินของเครื่องมือจะดำเนินการโดยไม่มีการเบี่ยงเบนหนีศูนย์

จากมุมมองในทางปฏิบัติ ทางเลือกระหว่างระบบเหล่านี้ขึ้นอยู่กับปริมาณการผลิตและข้อกำหนดความคลาดเคลื่อน ร้านค้าที่มีปริมาณน้อยผสมสูง (HMLV) ได้รับประโยชน์อย่างมากจากเครื่องระบุตำแหน่งจุดศูนย์และด้ามที่เปลี่ยนอย่างรวดเร็ว เนื่องจากร้านเหล่านี้ลดค่าใช้จ่ายในการติดตั้งให้เหลือน้อยที่สุด ในทางกลับกัน อุปกรณ์ระบุตำแหน่งแบบแมนนวลยังคงขาดไม่ได้สำหรับต้นแบบแบบครั้งเดียวและงานบำรุงรักษาที่ความยืดหยุ่นมีมากกว่าความเร็ว

ความแม่นยำในการจัดตำแหน่ง: ส่วนต่อประสานสปินเดิลและการตั้งค่าเครื่องมือ

ที่ spindle interface—whether BT, HSK, or CAPTO—acts as the critical junction between the machine and the tool. Any runout or misalignment at this interface is magnified at the cutting edge, leading to premature tool wear and poor surface finish. Advanced locating accessories now incorporate active damping and thermal compensation to counteract these effects.

อุปกรณ์ตั้งค่าเครื่องมือ เช่น อุปกรณ์ตั้งค่าล่วงหน้าแบบออฟไลน์และโพรบในเครื่องจักร จะช่วยเสริมอุปกรณ์เสริมเหล่านี้โดยการวัดความยาวและเส้นผ่านศูนย์กลางของเครื่องมือก่อนที่จะเข้าสู่การตัด เมื่อใช้งานร่วมกับด้ามแบบเปลี่ยนเร็วและระบบจับยึดชิ้นงานแบบจุดศูนย์ ห่วงโซ่กระบวนการทั้งหมด ตั้งแต่การโหลดชิ้นงานไปจนถึงการทำงานของเครื่องมือ จะกลายเป็นสิ่งที่กำหนดได้ นี่คือรากฐานของการตัดเฉือน "ชิ้นส่วนแรกที่ถูกต้อง" ซึ่งไม่จำเป็นต้องปรับเปลี่ยนซ้ำๆ อีกต่อไป

การเปรียบเทียบเรดาร์: ขนาดประสิทธิภาพของระบบระบุตำแหน่ง

การบำรุงรักษาพื้นที่ทำงานและส่วนประกอบฟิกซ์เจอร์แบบโมดูลาร์

ที่ longevity of any locating or alignment accessory depends on proper maintenance. Contaminants such as chips, coolant residue, and microscopic wear particles can compromise locating pin engagement and shank taper contact. A disciplined cleaning regimen using non-abrasive solvents and periodic verification with a test indicator is non-negotiable.

ส่วนประกอบฟิกซ์เจอร์แบบโมดูลาร์ รวมถึงไรเซอร์ แผ่นมุม และเพลตย่อย ช่วยขยายการใช้งานของระบบจุดศูนย์ ด้วยการกำหนดรูปทรงอินเทอร์เฟซให้เป็นมาตรฐาน ส่วนประกอบเหล่านี้ทำให้เครื่องจักรเพียงเครื่องเดียวสามารถรองรับตระกูลชิ้นส่วนได้หลากหลายโดยไม่ต้องมีอุปกรณ์จับยึดโดยเฉพาะ ตลอดระยะเวลาห้าปี วิธีการแบบโมดูลาร์สามารถลดต้นทุนการติดตั้งได้สูงสุดถึง 40% เมื่อเทียบกับโซลูชันที่สร้างขึ้นเอง ในขณะเดียวกันก็ลดระยะเวลารอคอยสินค้าสำหรับการแนะนำผลิตภัณฑ์ใหม่อีกด้วย
