อัตราการใช้อุปกรณ์ต่ำและระยะเวลาในการตั้งค่าชิ้นงานที่ยาวนานบนเครื่องมือกล 5 แกน? เครื่องมือแบบเปลี่ยนด่วนแบบจุดศูนย์ช่วยขจัดปัญหาจากการตั้งค่าเครื่องมือที่ไม่มีประสิทธิภาพโดยสิ้นเชิง

บทนำ

ระดับไฮเอนด์ เครื่องจักรกล 5 แกน อุปกรณ์ได้กลายเป็นโครงสร้างพื้นฐานมาตรฐานทั่วทั้ง แม่พิมพ์ที่มีความแม่นยำ , การบินและอวกาศ , รถยนต์พลังงานใหม่ , ส่วนประกอบที่มีความแม่นยำ 3C , วาล์วไฮดรอลิก และภาคการผลิตระบบอัตโนมัติ โรงงานจำนวนมากขึ้นกำลังลงทุนอย่างมากในด้านพรีเมี่ยม เครื่องจักรกล 5 แกน centers , เครื่องโต๊ะหมุนแบบเอียง และอุปกรณ์เครื่องกลึง 5 แกน เพื่อยกระดับกำลังการผลิต อย่างไรก็ตาม ปัญหาในอุตสาหกรรมที่แพร่หลายยังคงมีอยู่: มีมูลค่าสูงมากมาย เครื่องมือกล 5 แกน ไม่สามารถส่งมอบปริมาณงาน ผลผลิต และอัตรากำไรที่คาดหวังได้

ในพื้นที่การผลิตจริง สถิติแสดงให้เห็นว่ารันไทม์การตัดโลหะที่มีประสิทธิผลของ เครื่องจักร 5 แกน มักจะน้อยกว่า 40% ของเวลาใช้งานทั้งหมด เวลาหยุดทำงานของเครื่องจักรมากกว่า 60% เกิดจากการทำงานที่ไม่เพิ่มมูลค่า ซึ่งรวมถึงการทำงานด้วยตนเองด้วย อยู่ตรงกลาง , การค้นหาขอบและการตั้งค่าเครื่องมือ , การประกอบฟิกซ์เจอร์และการถอดชิ้นส่วน, การสอบเทียบฐานข้อมูลชิ้นงาน และแบทช์ การเปลี่ยนแปลงการผลิต .

เมื่อการผลิตสมัยใหม่เปลี่ยนไป หลายพันธุ์ ชุดเล็ก ระยะเวลารอสินค้าสั้น รูปแบบการสั่งซื้อ ข้อจำกัดของเวิร์กโฟลว์การตัดเฉือนแบบดั้งเดิมเริ่มมีความโดดเด่นมากขึ้น รอบการตั้งค่าที่ยาวนานส่งผลให้เครื่องสแตนด์บายบ่อยครั้ง การหนีบที่ซับซ้อนซ้ำแล้วซ้ำอีก ชิ้นส่วนหลายเหลี่ยม สร้างขึ้น ข้อผิดพลาดในการหนีบสะสม ที่ทำให้เกิดการเบี่ยงเบนมิติและคุณภาพพื้นผิวที่ไม่ดี คุณภาพของการตัดเฉือนขึ้นอยู่กับประสบการณ์ของผู้ปฏิบัติงานอาวุโสมากเกินไป ส่งผลให้ชุดงานไม่เสถียรและมีความเสี่ยงต่อเศษเหล็กสูง

ผู้ผลิตส่วนใหญ่มองข้ามข้อเท็จจริงที่สำคัญ: ผลผลิตขั้นสูงสุดของ อุปกรณ์ 5 แกน ไม่ได้ถูกกำหนดโดยประสิทธิภาพของฮาร์ดแวร์เครื่องจักรเพียงอย่างเดียว แต่โดยการสนับสนุน ระบบการทำงาน . หากไม่มีการอัปเกรดซ้ำๆ สำหรับกระบวนการจับยึดและการวางตำแหน่ง แม้แต่เครื่องจักร 5 แกนระดับสูงสุดก็ไม่สามารถบรรลุความแม่นยำและศักยภาพด้านประสิทธิภาพที่ออกแบบไว้ได้ เนื่องจากเป็นโซลูชันที่ได้มาตรฐานและครบถ้วน ระบบการทำงานที่เปลี่ยนแปลงอย่างรวดเร็วแบบจุดศูนย์ แก้ปัญหาการตั้งค่าช้าไม่เสถียรได้อย่างมีประสิทธิภาพ ข้อมูล และต่ำ การใช้เครื่องจักร กลายเป็นการอัพเกรดหลักสำหรับโรงงานที่มีความแม่นยำในการปรับปรุง ประสิทธิผลของอุปกรณ์โดยรวม (อีอี) และลด เศษซาก อัตรา

1. จุดปวดหลักของการยึดจับแบบดั้งเดิมในการผลิตแบบ 5 แกน

การประมวลผลแบบธรรมดาอาศัย ปากกาจับชิ้นงาน และฟิกซ์เจอร์เฉพาะแบบกำหนดเองได้รับการออกแบบสำหรับสถานการณ์การผลิตจำนวนมากแบบดั้งเดิม และไม่สามารถปรับให้เข้ากับปัจจุบันได้ การผลิตที่ยืดหยุ่น ความต้องการ ข้อเสียเปรียบหลักสรุปได้ดังนี้:

1.1 การตั้งค่าการเปลี่ยนแปลงที่ยืดเยื้อจะจำกัดประสิทธิภาพการผลิตที่มีประสิทธิภาพ

ขั้นตอนการทำงานแบบเดิมจำเป็นต้องมีการวางตำแหน่งด้วยตนเองซ้ำๆ การปรับเทียบระบบพิกัด และ การชดเชยชดเชยเครื่องมือ สำหรับการเปลี่ยนชิ้นงาน การเปลี่ยนแบทช์ และการทำงานซ้ำชิ้นส่วนทุกครั้ง เวลาการตั้งค่าครั้งเดียวสำหรับความซับซ้อนที่ผิดปกติ ชิ้นส่วน 5 แกน มักจะเกิน 30 นาที การปิดเครื่องบ่อยครั้งเพื่อแก้ไขจุดบกพร่องจะบีบอัดเวลาการตัดที่มีประสิทธิภาพอย่างมาก และลดประสิทธิภาพการปฏิบัติงานโดยรวมของเวิร์กช็อปลง

1.2 การหนีบซ้ำทำให้เกิดการสูญเสียความแม่นยำสะสม

ประโยชน์สูงสุดของ เครื่องจักรกล 5 แกน เป็นการหนีบครั้งเดียวสำหรับการประมวลผลการเชื่อมโยงหลายพื้นผิว อย่างไรก็ตาม อุปกรณ์ติดตั้งแบบดั้งเดิมจำเป็นต้องถอดชิ้นส่วนและเปลี่ยนตำแหน่งซ้ำหลายครั้ง การเคลื่อนย้ายชิ้นงานระหว่างอุปกรณ์และ เครื่องวัดพิกัด (ซีเอ็มเอ็ม) การทำงานซ้ำนำไปสู่ความต่อเนื่อง ข้อมูล ออฟเซ็ต ส่งผลให้เรขาคณิตและความแม่นยำของตำแหน่งไม่อยู่ในเกณฑ์ที่ยอมรับได้ สิ่งนี้ทำให้เกิดความสูญเสียทางเศรษฐกิจอย่างมหาศาลสำหรับมูลค่าสูง การบินและอวกาศ components และ precision molds.

1.3 การแข่งขันแบบกำหนดเองนำมาซึ่งต้นทุนสูงและความหลากหลายต่ำ

เพื่อตอบสนองความต้องการด้านการผลิตที่หลากหลาย โรงงานต้องปรับแต่งฟิกซ์เจอร์เฉพาะสำหรับชิ้นงานที่แตกต่างกัน ซึ่งทำให้ต้นทุนการจัดซื้อสูง ปริมาณการใช้คลังสินค้าขนาดใหญ่ และอัตราการใช้ซ้ำต่ำ อุปกรณ์จับยึดแบบกำหนดเองไม่สามารถปรับให้เข้ากับคำสั่งซื้อผลิตภัณฑ์ใหม่ที่มีการทำซ้ำได้อย่างรวดเร็ว ทำให้เกิดปัญหาคอขวดที่สำคัญสำหรับการผลิตที่ยืดหยุ่น

1.4 การพึ่งพาประสบการณ์ด้วยตนเองในระดับสูงเป็นอุปสรรคต่อการสร้างมาตรฐาน

การวางตำแหน่งและการตั้งค่าเครื่องมือแบบดั้งเดิมขึ้นอยู่กับความชำนาญของผู้ปฏิบัติงานทั้งหมด รอบการฝึกอบรมพนักงานใหม่นั้นใช้เวลานาน และขนาดและคุณภาพของผลิตภัณฑ์จะผันผวนอย่างมากระหว่างการส่งมอบกะ เสถียรภาพในการผลิตมีความผูกพันอย่างแน่นหนากับช่างเทคนิคอาวุโส ซึ่งทำให้การผลิตจำนวนมากที่เป็นมาตรฐานและทำซ้ำไม่ได้

2. การทำงานที่เปลี่ยนแปลงอย่างรวดเร็วแบบ Zero-Point: โซลูชันการตัดเฉือน 5 แกนที่ได้มาตรฐาน

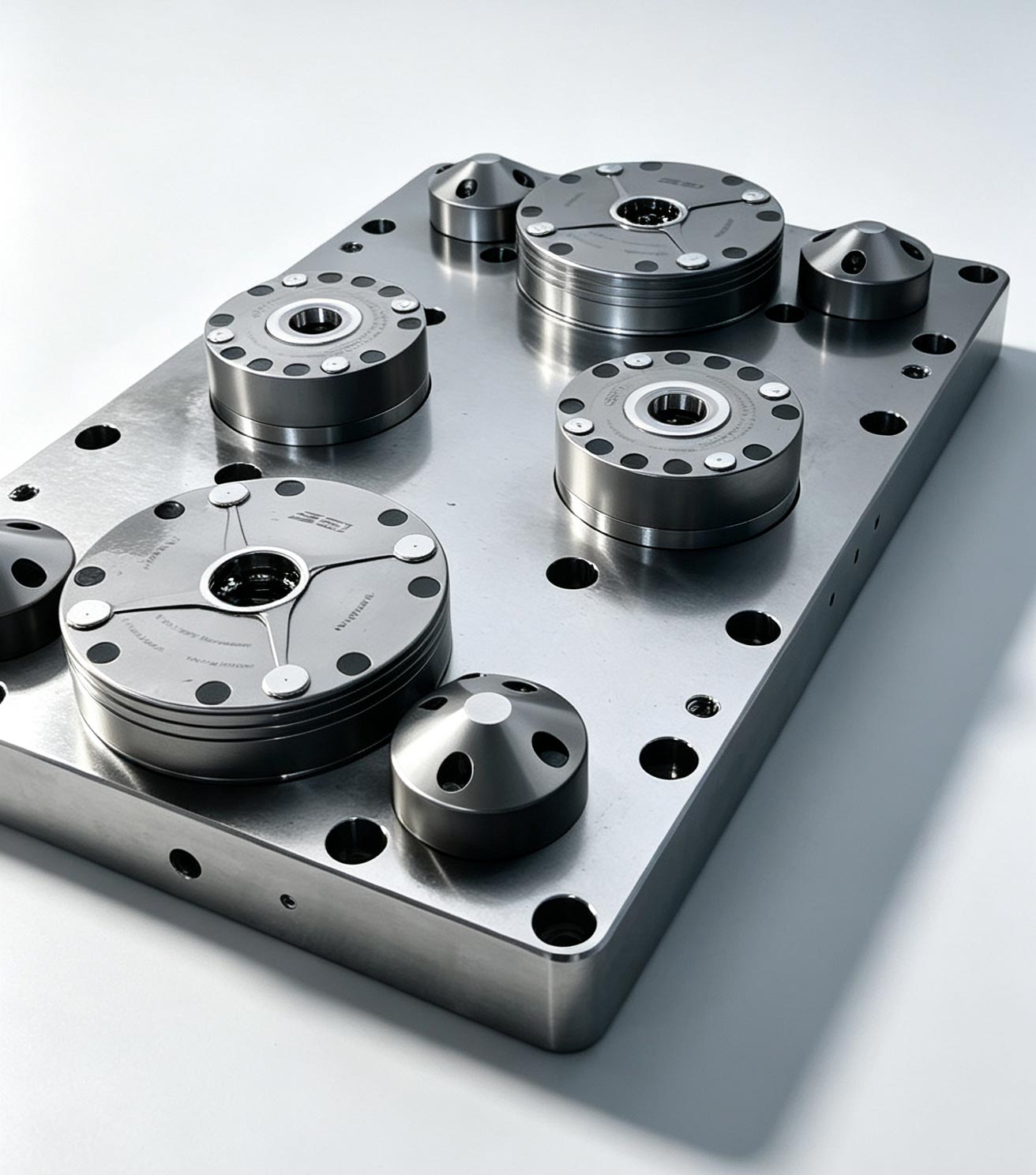

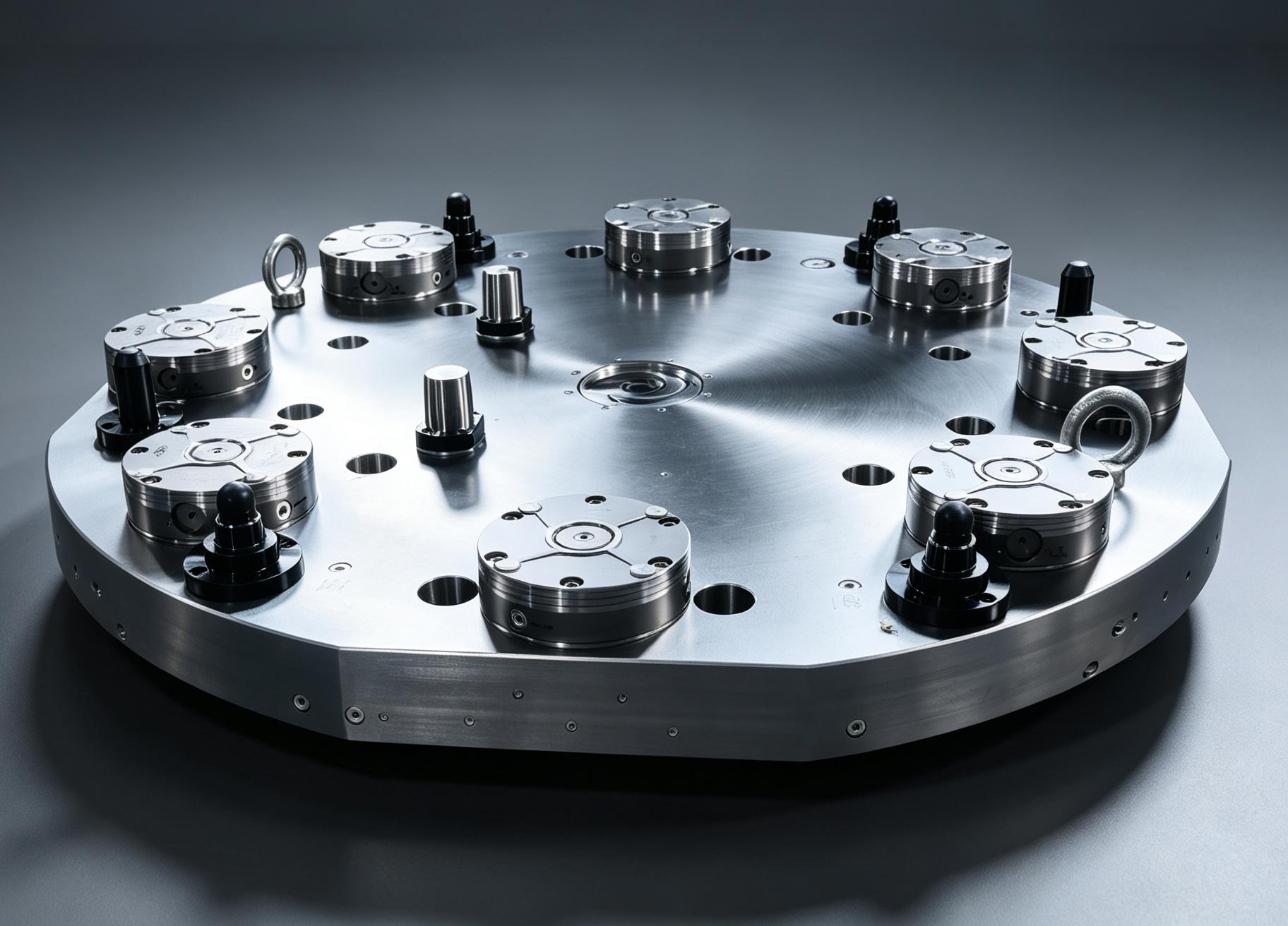

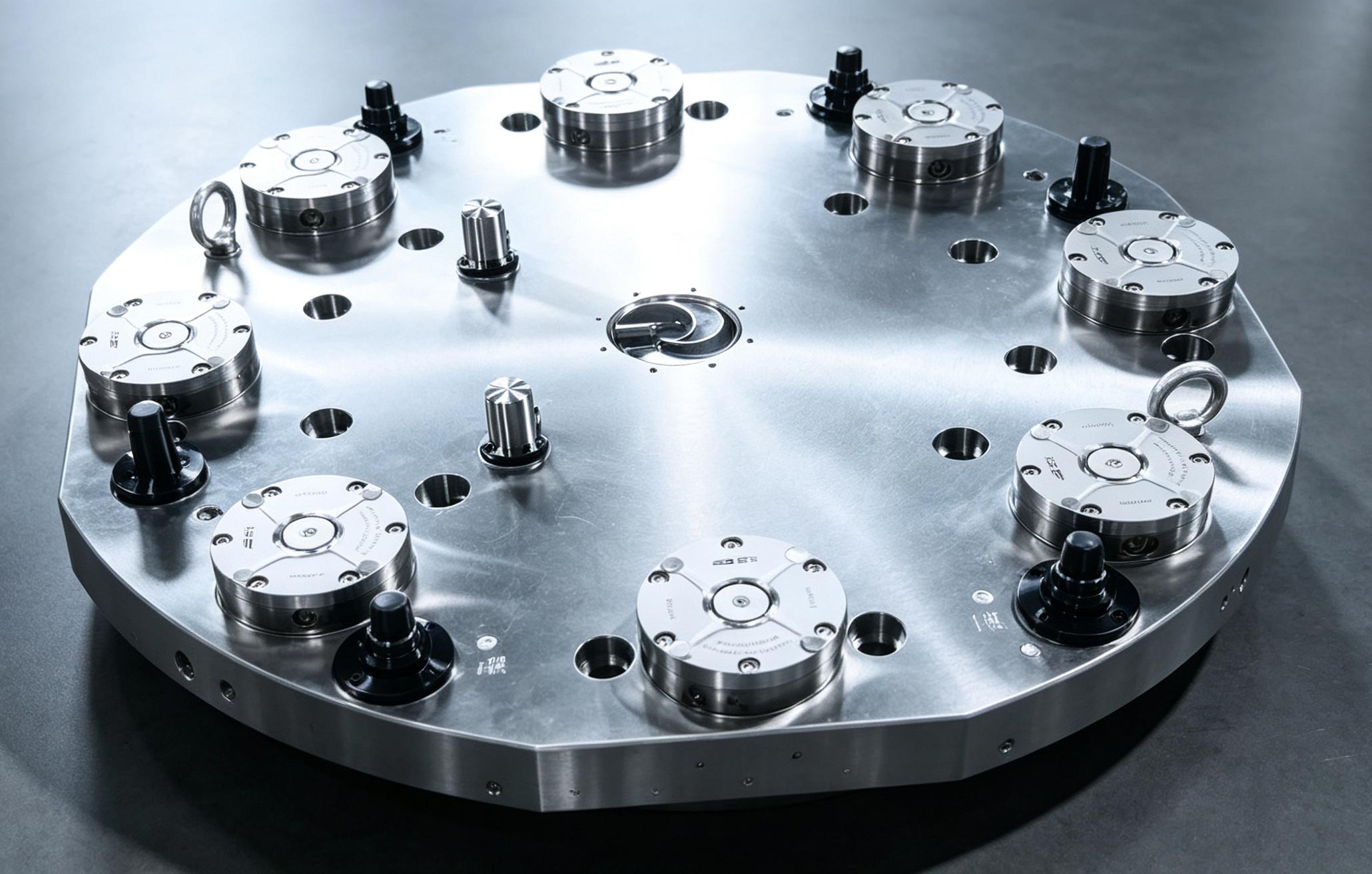

ที่ ระบบเปลี่ยนเร็วแบบจุดศูนย์ ใช้สถาปัตยกรรมทางเทคนิคที่ได้มาตรฐาน การค้นหาแผ่นฐาน และ high-precision ดึงกระดุม สร้างกระบวนการที่เป็นหนึ่งเดียวและคงที่ ข้อมูล . โดยตระหนักถึงการปรับชิ้นงาน อุปกรณ์จับยึด และแบบออฟไลน์ที่ผสานรวมไว้ล่วงหน้าแบบออฟไลน์ พาเลท การแก้ปัญหาขั้นพื้นฐานของอุตสาหกรรม เช่น การตั้งค่าเครื่องมือที่ยากลำบาก การเปลี่ยนช้า การวางตำแหน่งที่วุ่นวาย และความแม่นยำที่ไม่เสถียร และการจับคู่คุณลักษณะการผลิตที่มีความแม่นยำสูง ประสิทธิภาพสูง และยืดหยุ่นของเวิร์กช็อป 5 แกนสมัยใหม่ได้อย่างสมบูรณ์

2.1 การเปลี่ยนแปลงอย่างรวดเร็วระดับที่สอง การปรับปรุง OEE ของเครื่องจักรอย่างมีนัยสำคัญ

ที่ system completely reforms the traditional on-machine debugging mode. All pre-production work including workpiece clamping, tool setting and inspection can be completed on independent สถานีตั้งค่าล่วงหน้าแบบออฟไลน์ . หลังจากที่ปรับล่วงหน้าแล้ว พาเลท การวางตำแหน่งและการล็อคสามารถเสร็จสิ้นได้ภายใน 3–5 วินาทีโดยไม่ต้องค้นหาขอบซ้ำๆ การปรับเทียบพิกัด และการชดเชยพารามิเตอร์

สำหรับสถานการณ์การเปลี่ยนแปลงความถี่สูงในแม่พิมพ์ พลังงานใหม่ และอุตสาหกรรมการบินและอวกาศ โซลูชันนี้จะช่วยลดเวลาการแก้ไขข้อบกพร่องแบบชุดเดียวจาก 2-4 ชั่วโมงเหลือเพียงภายใน 10 นาที โดยรวม การใช้เครื่องจักร และ OEE ของอุปกรณ์ 5 แกนเพิ่มขึ้นอย่างเสถียร 25%–35% โหมดขนานของการตัดบนเครื่องจักรและการปรับล่วงหน้าแบบออฟไลน์ช่วยลดการไม่ทำงานของสปินเดิล และทำให้เกิดการผลิตที่ต่อเนื่องและมีประสิทธิภาพ

2.2 Unified Full-Process Datum ขจัดข้อผิดพลาดในการตัดเฉือนสะสม

ที่ ระบบการทำงานที่เปลี่ยนแปลงอย่างรวดเร็วแบบจุดศูนย์ รวมเป็นหนึ่ง ข้อมูลการออกแบบ , ข้อมูลหนีบ และ ข้อมูลการตรวจสอบ . ชิ้นงานที่มีพาเลทมาตรฐานสามารถขนย้ายระหว่างกันได้อย่างลงตัว เครื่องจักรกล 5 แกน centers , ศูนย์เครื่องจักรกลแนวนอน , การตัดเฉือนด้วยไฟฟ้า (EDM) อุปกรณ์และ CMM อุปกรณ์ที่มีการเบี่ยงเบนตำแหน่งเป็นศูนย์ตลอดกระบวนการทั้งหมด

ใน การตัดแบบเชื่อมโยงแกน B/C ของเครื่องจักรโรตารี 5 แกนแบบเอียง โครงสร้างการวางตำแหน่งเทเปอร์ที่มีความแม่นยำ ทนทานต่อแรงกระแทกจากการตัดหลายทิศทาง และหลีกเลี่ยงการเคลื่อนตัวของการสั่นสะเทือน พร้อมด้วย รองรับโมดูลจุดศูนย์แบบลอยตัว ช่วยลดการเสียรูปของการหนีบของผนังบางได้อย่างมีประสิทธิภาพ ชิ้นส่วนโลหะผสมไทเทเนียมและอลูมิเนียม .

การตรวจสอบเชิงปฏิบัติการในทางปฏิบัติแสดงให้เห็นว่าอัตราของเสียที่ครอบคลุมลดลงมากกว่า 70% และอัตราการรับรองแบทช์ยังคงสูงกว่า 98% สำหรับการผลิตแม่พิมพ์ ให้ใช้ซับสเตรตจุดศูนย์ร่วมกันสำหรับ เม็ดมีดหลัก , ฟันผุ และ สไลด์ รองรับหนึ่งแคลมป์ การตัดเฉือนห้าด้าน ขจัดข้อผิดพลาดในการจับยึดซ้ำๆ ทำให้เกิดช่องว่างในการติดตั้งแม่พิมพ์ที่สม่ำเสมอ และลดภาระงานการขัดเงาหลังการประมวลผลและการทำงานซ้ำได้อย่างมาก

2.3 การออกแบบอเนกประสงค์แบบโมดูลาร์ ลดต้นทุนการติดตั้ง และสนับสนุนการผลิตที่ยืดหยุ่น

ที่ standardized grid structure of ระบบเปลี่ยนเร็วแบบจุดศูนย์s เข้ากันได้อย่างสูงกับ ปากกาจับชิ้นงาน , หัวจับแม่เหล็กไซน์ และ various custom tooling accessories. A single set of การค้นหาแผ่นฐาน สามารถปรับให้เข้ากับข้อกำหนดเฉพาะของชิ้นงานได้หลายสิบรายการ โดยหลีกเลี่ยงการปรับแต่งฟิกซ์เจอร์เฉพาะสำหรับผลิตภัณฑ์ใหม่ซ้ำๆ

อุปกรณ์เสริม เช่น บล็อกไรเซอร์ และ แผ่นมุม ป้องกันการรบกวนของเครื่องมือได้อย่างมีประสิทธิภาพ ตอบสนองความต้องการในการประมวลผลของ แม่พิมพ์ที่มีโพรงลึก , ชิ้นส่วนรูปทรงพิเศษและขนาดเล็ก ส่วนประกอบที่มีความแม่นยำ 3Cs . ความตึงเครียดสูง ตัวระบุตำแหน่งจุดศูนย์ไฮดรอลิก เหมาะสำหรับงานหนัก พลังงานลมและส่วนประกอบของเรือ , ปรับสมดุลความแข็งแกร่งในการจับยึดที่สูงเป็นพิเศษและการเปลี่ยนที่มีประสิทธิภาพ

การออกแบบแบบโมดูลาร์นี้ช่วยลดต้นทุนการจัดซื้ออุปกรณ์ติดตั้งของโรงงานและสินค้าคงคลังลงได้มากกว่า 30% ซึ่งปรับให้เข้ากับการผลิตที่ยืดหยุ่นแบบผสมผสานของคำสั่งซื้อหลากหลายประเภทได้อย่างสมบูรณ์แบบ

2.4 สร้างมาตรฐานกระบวนการผลิต ลดการพึ่งพาประสบการณ์ด้วยตนเอง

ที่ system binds workpiece coordinate systems and tool compensation parameters to standard pallets for permanent reuse. Operators do not need professional positioning and tool-setting skills, greatly lowering the threshold for post operation and new staff training costs.

บิวท์อิน ข้อมูล air-blow cleaning และ การตรวจสอบความหนาแน่นของอากาศ ฟังก์ชั่นระบุเศษเหล็กบนพื้นผิวตำแหน่งและสถานะการจับยึดที่ไม่ผ่านการรับรองโดยอัตโนมัติ หลีกเลี่ยงได้อย่างมีประสิทธิภาพ เศษซาก เกิดจากความประมาทเลินเล่อของมนุษย์ สามารถแก้ไขความผันผวนของคุณภาพที่เกิดจากการหมุนเวียนพนักงานและการส่งมอบกะได้อย่างสมบูรณ์ ทำให้เวิร์กโฟลว์การประมวลผล 5 แกนที่ได้มาตรฐาน ทำซ้ำได้ และมีเสถียรภาพ

2.5 อินเทอร์เฟซอัตโนมัติสำรอง เสริมพลังการผลิตอัจฉริยะแบบอัตโนมัติ

โครงสร้างฟิกซ์เจอร์แบบดั้งเดิมไม่สามารถจับคู่กับอุปกรณ์ขนถ่ายอัตโนมัติได้ กลายเป็นอุปสรรคสำคัญในการอัปเกรดโรงปฏิบัติงาน 5 แกนอย่างชาญฉลาด ที่ได้มาตรฐาน ดึงสตั๊ด อินเทอร์เฟซของระบบจุดศูนย์ปรับให้เข้ากับอย่างสมบูรณ์แบบ มือจับหุ่นยนต์ คลังวัสดุอัตโนมัติและรางขนย้าย ทำให้เกิดการสลับพาเลทอัตโนมัติเต็มรูปแบบ

พาเลทที่ปรับล่วงหน้าหลายพาเลทสามารถหมุนเวียนและป้อนวัสดุระหว่างข้ามคืนได้ กะที่ไม่ต้องดูแล รองรับการตัดเครื่องจักร 5 แกนอย่างไม่หยุดยั้งและเพิ่มกำลังการผลิตกะกลางคืนให้สูงสุด ในขณะเดียวกัน สัญญาณสถานะการหนีบสามารถเชื่อมต่อกับระบบควบคุมอุปกรณ์สำหรับการตรวจสอบแบบเรียลไทม์ ซึ่งเป็นรากฐานด้านฮาร์ดแวร์ที่แข็งแกร่งสำหรับโรงงานที่จะอัพเกรดจากการประมวลผลด้วยเครื่องจักรเครื่องเดียวเป็น ระบบการผลิตแบบยืดหยุ่น (FMS) .

3. ในdustry Application & On-Site Implementation Benefits

3.1 การผลิตแม่พิมพ์ที่มีความแม่นยำ

ใช้กันอย่างแพร่หลายกับ แม่พิมพ์ฉีด , ปั๊มแม่พิมพ์ และ แม่พิมพ์หล่อ สำหรับการตกแต่งแบบ 5 แกนและการทำความสะอาดมุม รอบการเปลี่ยนแม่พิมพ์สั้นลงจาก 4 ชั่วโมงเหลือ 15 นาที รวมหลายช่อง ข้อมูล การวางตำแหน่งช่วยเพิ่มความแม่นยำในการจับคู่แม่พิมพ์ ลดรอบการจัดส่งให้สั้นลง และยืดอายุการใช้งานของแม่พิมพ์

3.2 เครื่องจักรกลที่มีความแม่นยำด้านการบินและอวกาศ

เหมาะสำหรับชิ้นส่วนผนังบางที่มี งานละเอียด สูง เช่น ส่วนประกอบโครงสร้างไทเทเนียม , ใบพัดกังหัน และ วงเล็บดาวเทียม . โดยจะควบคุมการเสียรูปของการจับยึดได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจว่าการเบี่ยงเบนของ Datum เป็นศูนย์ในการถ่ายโอนข้ามกระบวนการและตรงตามข้อกำหนดอย่างเสถียร ความแม่นยำระดับไมครอน ได้มาตรฐาน และลดการสูญเสียเศษชิ้นส่วนที่มีมูลค่าสูง

3.3 ส่วนประกอบรถยนต์พลังงานใหม่

ปรับให้เข้ากับการผลิตแบบผสมของ ถาดแบตเตอรี่ , ตัวเรือนมอเตอร์ และ ปลอกเกียร์ . รองรับการสลับชิ้นงานรุ่นต่างๆ อย่างรวดเร็ว เพิ่มกำลังการผลิตในบรรทัดเดียวเป็นสองเท่า และสอดคล้องกับการทำซ้ำอย่างรวดเร็วและลักษณะการผลิตหลายชุดในชุดเล็กของรถยนต์พลังงานใหม่

3.4 3C และชิ้นส่วนไมโครพรีซิชั่น

กะทัดรัด หน่วยจุดศูนย์ขนาดเล็ก ปรับให้เข้ากับชิ้นงานเล็กๆ เช่น อุปกรณ์เสริมเออาร์ และ ช่องสื่อสาร . โดยหลีกเลี่ยงการรบกวนเครื่องมือ ช่วยให้มั่นใจในความแม่นยำของขนาดแบทช์ที่มีความสม่ำเสมอสูง และปรับปรุงอัตราคุณสมบัติผลิตภัณฑ์โดยรวม

3.5 เครื่องจักรทั่วไปและอุปกรณ์อัตโนมัติ

เหมาะสำหรับการประมวลผล ส่วนประกอบลด , ตัววาล์วไฮดรอลิกและเครื่องมืออัตโนมัติ อุปกรณ์จุดศูนย์หนึ่งชุดครอบคลุมข้อกำหนดเฉพาะของผลิตภัณฑ์หลายรายการ ลดงานค้างของสินค้าคงคลังของอุปกรณ์ติดตั้ง และปรับปรุงประสิทธิภาพการจัดส่งคำสั่งซื้ออย่างมาก

4. บทสรุป

ที่ core competition of modern เครื่องจักรกล 5 แกน ไม่ต้องอาศัยประสิทธิภาพของฮาร์ดแวร์เครื่องมือกลเพียงอย่างเดียวอีกต่อไป สำหรับโรงงานส่วนใหญ่ กุญแจสำคัญในการทำลายปัญหาคอขวดของกำไรคือการกำจัดแคลมป์และการเชื่อมโยงตำแหน่งที่ไม่มีประสิทธิภาพ และสร้างชุดระบบฟิกซ์เจอร์มาตรฐานที่มีความแม่นยำสูง ยืดหยุ่น และเป็นอัตโนมัติ

ในฐานะโซลูชันสนับสนุนหลักสำหรับการประมวลผลอัจฉริยะ 5 แกน ระบบการทำงานที่เปลี่ยนแปลงอย่างรวดเร็วแบบจุดศูนย์ ช่วยให้องค์กรบรรลุการอัพเกรดอย่างครอบคลุมในสี่มิติ:

• อัพเกรดประสิทธิภาพ : กำจัดเวลาการตั้งค่าและการตั้งค่าเครื่องมือที่ไม่ถูกต้อง ปรับปรุงอย่างมาก การใช้เครื่องจักร และ OEE;
• การรักษาเสถียรภาพคุณภาพ : รวมกระบวนการทั้งหมดเข้าด้วยกัน ข้อมูล การวัดประสิทธิภาพ ขจัดข้อผิดพลาดสะสม และทำให้ผลผลิตการประมวลผลเป็นชุดมีเสถียรภาพ
• การลดต้นทุน : ลดต้นทุนการจัดซื้ออุปกรณ์ติดตั้ง การสูญเสียเศษชิ้นงาน และค่าใช้จ่ายในการฝึกอบรมด้วยตนเอง
• ในtelligent Empowerment : ตระหนักถึงการผลิตที่ได้มาตรฐานและไร้คนขับ สำรองอินเทอร์เฟซสำหรับการอัพเกรดสายการผลิตอัจฉริยะ FMS ในภายหลัง

ใน the increasingly competitive precision machining industry, iterative upgrading of fixturing processes has become the core breakthrough for factories to build differentiated competitiveness in efficiency, quality and cost.
