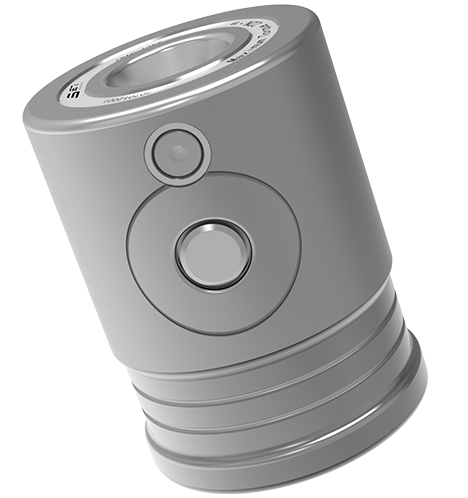

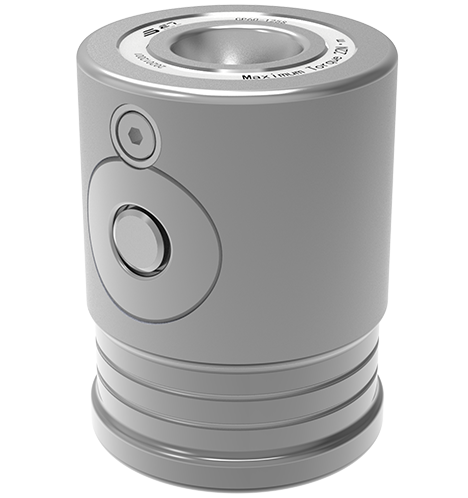

วัสดุของมันคือสแตนเลสแข็ง มันสามารถปลดล็อคและยึดด้วยการดำเนินการด้วยตนเอง
ความแม่นยำในการวางตำแหน่งซ้ำ ๆ ＜0.005 มม. แรงหนีบของตัวระบุตำแหน่งเดียวคือ 8KN แรงบิดการยึดที่อนุญาตของมันคือ 8nm
มันใช้กับการตัดเฉือนและสนามแอสเซมบลีของแม่พิมพ์ เหมาะสำหรับการปรับโหมดการทำงานระยะทางกลางของตัวระบุตำแหน่งอย่างรวดเร็ว
มันสามารถปลดล็อคและยึดด้วยการดำเนินการด้วยตนเอง;
ความแม่นยำในการวางตำแหน่งซ้ำ ๆ ＜0.005 มม.;
มันใช้กับการตัดเฉือนและสนามแอสเซมบลีของแม่พิมพ์
วัสดุ: สแตนเลสแข็ง;
มันมีกำลังสูง
เหมาะสำหรับการปรับโหมดการทำงานระยะทางกลางของตัวระบุตำแหน่งอย่างรวดเร็ว
| หมายเลขมิติ | วิธีปลดล็อค | แรงหนีบ (kn) | แรงบิดการยึดที่อนุญาต (NM) | น้ำหนัก (กิโลกรัม) |
|---|---|---|---|---|
| CP40-50S | การดำเนินการด้วยตนเอง | 8 | 8 | 0.5 |
| CP60-80S | การดำเนินการด้วยตนเอง | 15 | 22 | 1.6 |
| CP80-100S | การดำเนินการด้วยตนเอง | 25 | 50 | 3.8 |

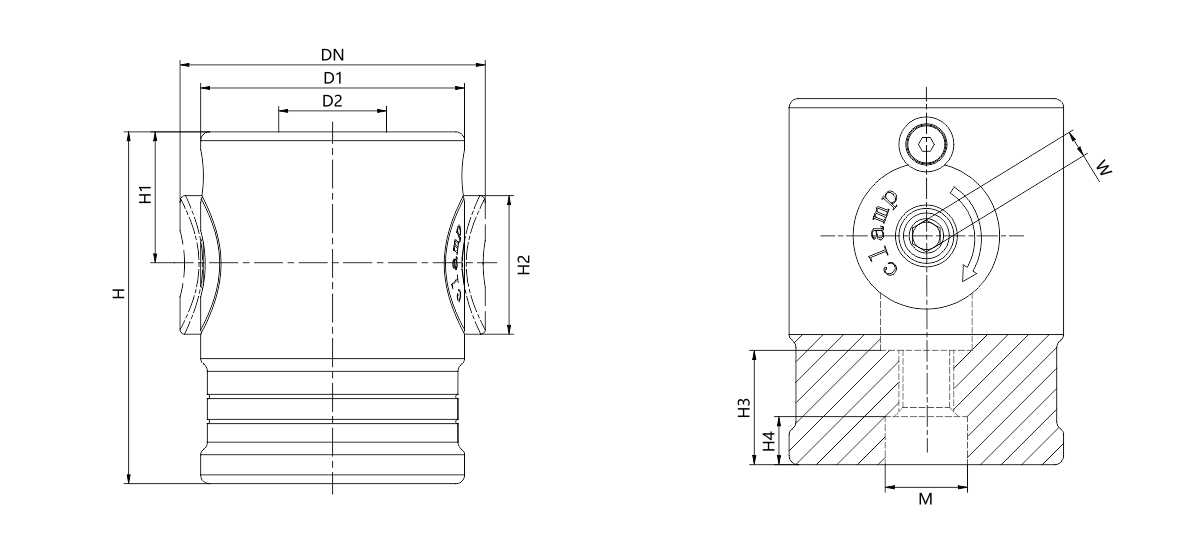

| หมายเลขมิติ | DN | D1 | Ød2 | H (± 0.01) | H1 | H2 | H3 | H4 | W | m (H7) |
|---|---|---|---|---|---|---|---|---|---|---|
| CP40-50S | 46 | 40 | 12 | 50 | 20 | 22 | 18 | 7.5 | 4 | 12 |
| CP60-80S | 69 | 60 | 18 | 80 | 30 | 32 | 25 | 10.5 | 6 | 18 |
| CP80-100S | 91 | 80 | 22 | 100 | 40 | 44 | 31 | 12.5 | 8 | 22 |
