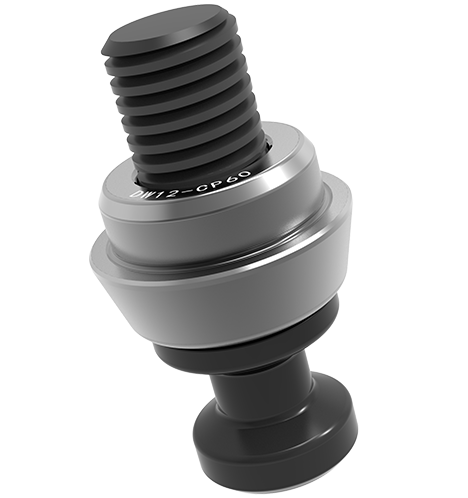

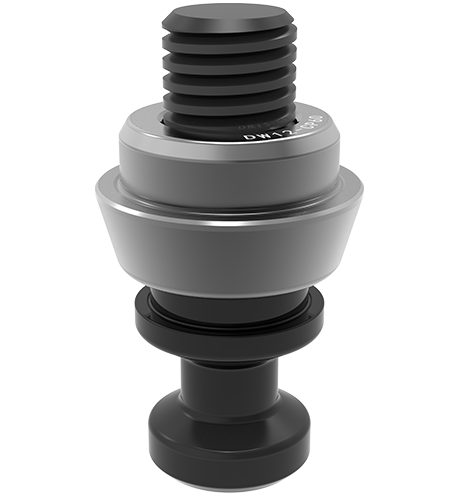

มันมีการรักษาแบบแข็งของพื้นผิว
ความสูงของมันคือ 33.5 มม. และน้ำหนักคือ 20 กรัม
พินตำแหน่งนี้สามารถ จำกัด องศาอิสระของทิศทาง x และทิศทาง y
เหมาะสำหรับตัวระบุตำแหน่งศูนย์ของประเภทการดึงลงรูปกรวยแบบแมนนวล
ข้อกำหนดความแม่นยำของมันสูง มันมีการรักษาแบบแข็งของพื้นผิว;
เหมาะสำหรับตัวระบุตำแหน่งศูนย์ของประเภทการดึงลงรูปกรวยแบบแมนนวล
พินตำแหน่งนี้สามารถ จำกัด องศาอิสระของทิศทาง x และทิศทาง y;

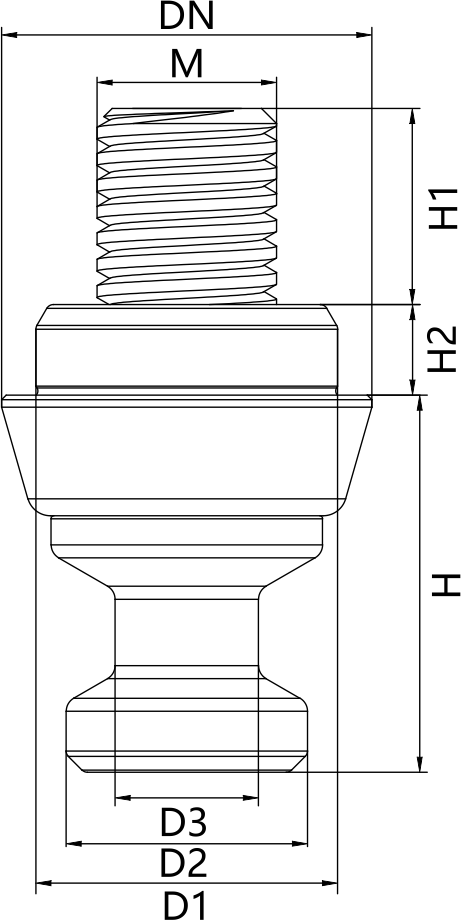

| หมายเลขมิติ | Ødn | ØD1 (G6) | Ød2 | Ød3 | ชม | H1 | H2 | ม. | น้ำหนัก (กิโลกรัม) |
|---|---|---|---|---|---|---|---|---|---|
| DW08-CP40 | 16 | 12 | 11 | 6.5 | 16.5 | 12 | 5 | M8 | 0.02 |
| DW12-CP60 | 25 | 20 | 16 | 9.5 | 25 | 18 | 6 | M12 | 0.07 |
| DW16-CP80 | 32 | 25 | 21 | 13 | 33 | 22 | 7.5 | M16 | 0.15 |
หากคุณสนใจผลิตภัณฑ์ของเรากรุณาปรึกษาเรา
