มันมีการรักษาแบบแข็งของพื้นผิว
มัน จำกัด เพียงระดับอิสระในการหมุนและมีฟังก์ชั่นทิศทาง
มุมระหว่างหลุมนักบินและขอบตำแหน่งคือ 45 °
เหมาะสำหรับตัวระบุตำแหน่งศูนย์ของประเภทการดึงลงรูปกรวยแบบแมนนวล
มันมีการรักษาแบบแข็งของพื้นผิว;
มุมระหว่างหลุมนักบินและขอบตำแหน่งคือ 45 °;
มัน จำกัด เพียงระดับอิสระในการหมุนและมีฟังก์ชั่นทิศทาง;
เหมาะสำหรับตัวระบุตำแหน่งศูนย์ของประเภทการดึงลงรูปกรวยแบบแมนนวล

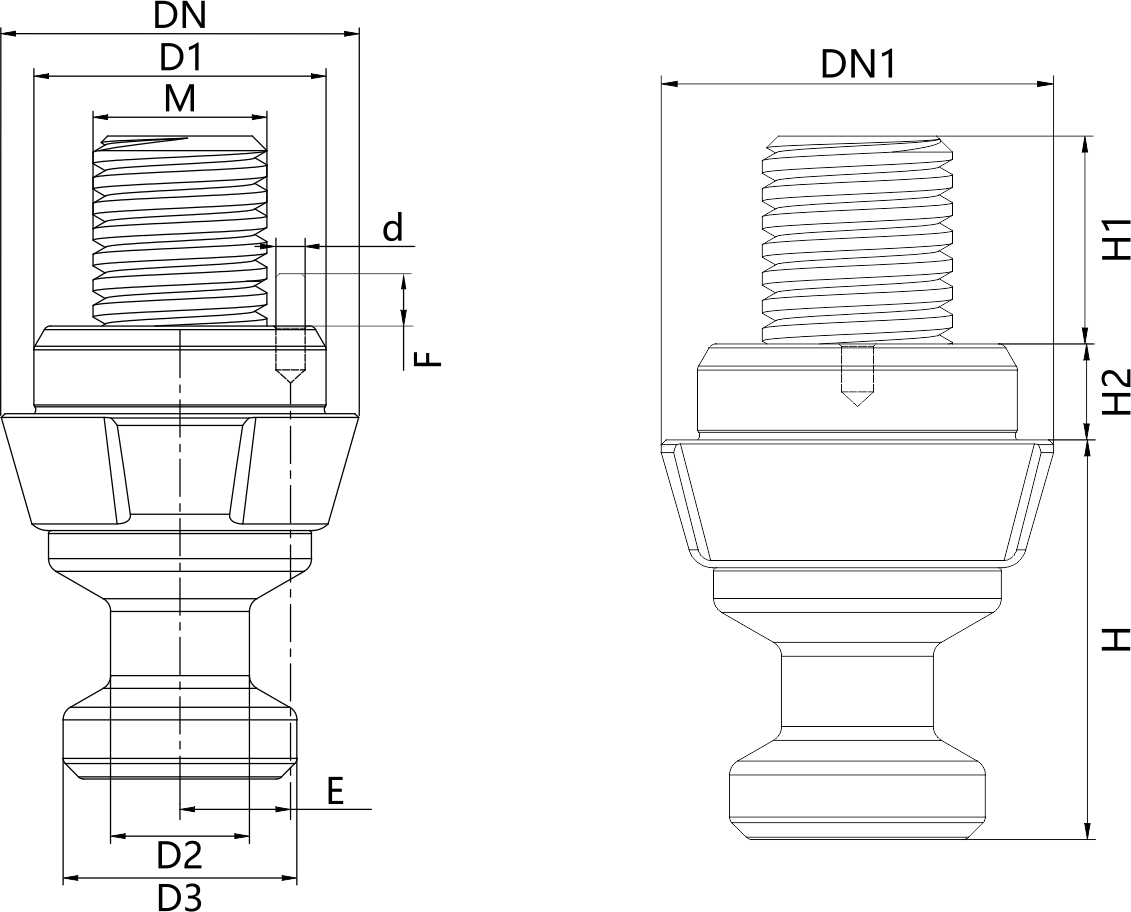

| หมายเลขมิติ | Ødn | Ødn1 | ØD1 (G6) | Ød2 | Ød3 | อี | f | Ød | ชม | H1 | H2 | ม. | น้ำหนัก (กิโลกรัม) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DX08-CP40 | 15.5 | 16 | 12 | 6.5 | 11 | 5.5 | 4 | 2 | 16.5 | 12 | 5 | M8 | 0.02 |
| DX12-CP60 | 24.5 | 25 | 20 | 9.5 | 16 | 7.6 | 4 | 2 | 25 | 18 | 6 | M12 | 0.07 |
| DX16-CP80 | 31.5 | 32 | 25 | 13 | 21 | 9.5 | 5 | 2 | 33 | 22 | 7.5 | M16 | 0.15 |
