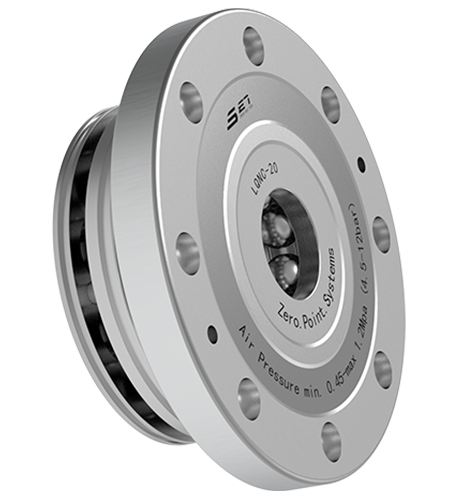

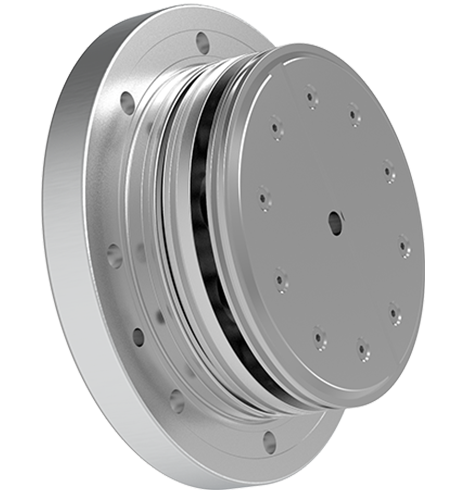

ความดันอากาศภายในเป็นศูนย์ตำแหน่งศูนย์จะถูกระบายอากาศบนแผ่นสปริงและแผ่นยึดอยู่ในสถานะเปิด เล็บสามารถวางไว้ในแผ่นยึดได้อย่างสะดวก เมื่อทำงานอากาศจะถูกตัดออกสำหรับการประมวลผล ดังนั้นจึงไม่จำเป็นต้องกังวลเกี่ยวกับความไม่แน่นอนของแรงดันอากาศในการทำงาน
ความแม่นยำในการวางตำแหน่งซ้ำ <0.005 มม., ตัวหนีบตำแหน่งเดี่ยวกำลัง 17kN, แรงดึง 55kN
เหมาะสำหรับอุตสาหกรรมการประมวลผลที่ต้องลดเวลาในการเปลี่ยนการติดตั้ง
เหมาะสำหรับการตัดโลหะหรือไม่ใช่โลหะ
เหมาะสำหรับอุตสาหกรรมการประมวลผลที่ต้องลดเวลาในการเปลี่ยนการติดตั้ง
เหมาะสำหรับการตัดโลหะหรือไม่ใช่โลหะ
| หมายเลขสั่งซื้อ | วิธีปลดล็อค | แรงหนีบ (kn) | แรงตึง (kn) | พัดอากาศ | น้ำหนัก (กิโลกรัม) |
|---|---|---|---|---|---|
| LQNC-5 | ความดันบรรยากาศ | 5 | 13 | 0.5 | |
| LQNC-10 | ความดันบรรยากาศ | 10 | 25 | 1.4 | |
| LQNC-20 | ความดันบรรยากาศ | 17 | 55 | 2.6 | |
| LQNC-40 | ความดันบรรยากาศ | 40 | 105 | 4.2 |

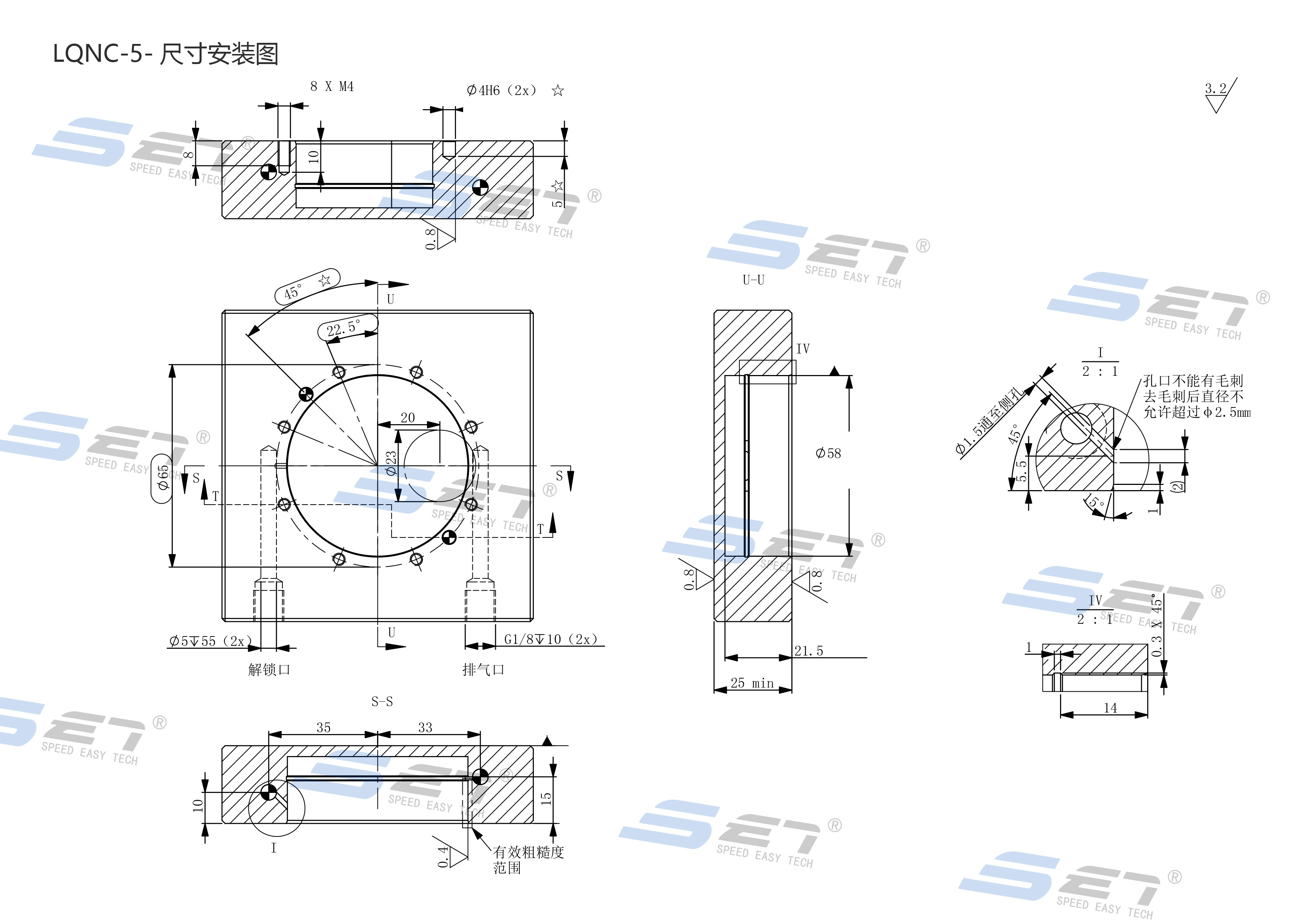

| หมายเลขสั่งซื้อ | Ødn | Ød (ชม6) | Ød1 | Ød2 | ชม | H (± 0.005) | ม. | R |
|---|---|---|---|---|---|---|---|---|
| LQNC-5 | 78 | 58 | 18 | 65 | 21.5 | 8.5 | 8xm4 | 2xm4 |
| LQNC-10 | 112 | 78 | 22 | 92 | 25 | 10 | 8xm6 | 2xm6 |
| LQNC-20 | 138 | 102 | 32 | 115 | 34 | 15 | 8xm6 | 2xm6 |
| LQNC-40 | 172 | 127 | 40 | 143 | 45 | 18 | 8xm8 | 2xm8 |
