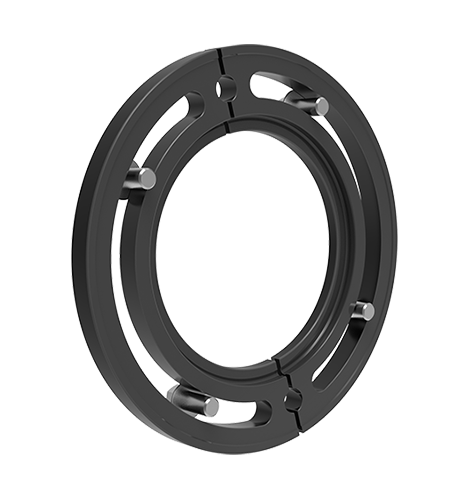

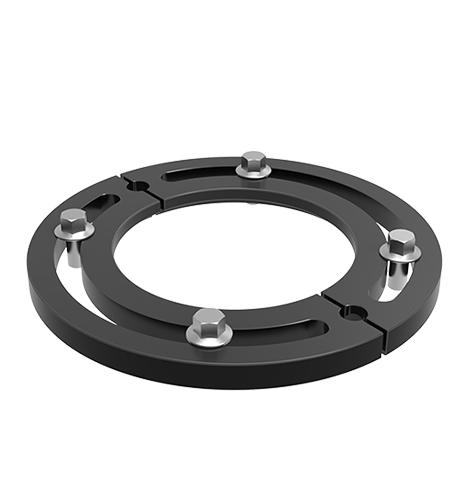

หน้าแปลนคงที่, P20, พื้นผิวการอาบน้ำเกลือ QPQ
เส้นผ่านศูนย์กลาง 198 มม. ความหนา 13.5 มม. (ไม่มีสลักเกลียว)
ใช้ในการติดตั้งตำแหน่งจุดเป็นศูนย์ที่ติดตั้งบนตาราง (LQTMS) บนตารางเครื่อง
สามารถใช้สำหรับตารางขนาด t-slot ที่แตกต่างกัน
หน้าแปลนคงที่ใช้สำหรับการติดตั้งประเภท MESA (LQTMS) บนตารางเครื่อง
เหมาะสำหรับขนาด T-slot ที่แตกต่างกันของตาราง
| หมายเลขสั่งซื้อ | หมายเลขมิติ | Ød | ØDB | Ølk | Øl | ม. | ชม | Øe | Bolt ที่ตรงกัน |
|---|---|---|---|---|---|---|---|---|---|
| GDFL-5 | Q5 | 120 | 69.5 | 88 | 96.5 | 8.5 | 9 | 79.4 | M8 |
| GDFL-10 | Q10 | 170 | 100 | 127 | 167.5 | 10.5 | 11.5 | 113 | M10 |
| GDFL-20 | Q20 | 198 | 128 | 155 | 137.5 | 12.5 | 13.5 | 139 | M12 |
