ความสูงของมันคือ 11.56 มม. และน้ำหนักคือ 60 กรัม ร่างกายของมันดับและฟิล์ม ferrosoferric ออกไซด์
ความแม่นยำในการวางตำแหน่งซ้ำ ๆ ＜± 0.013 มม.

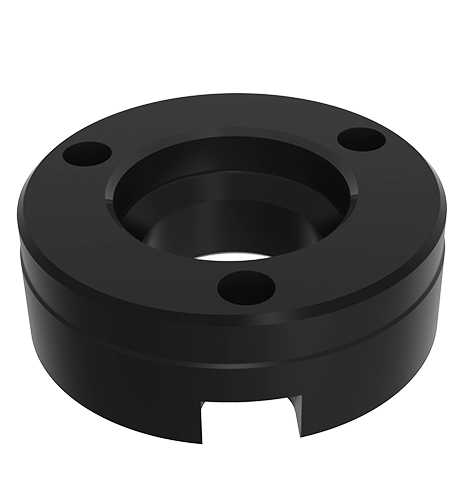

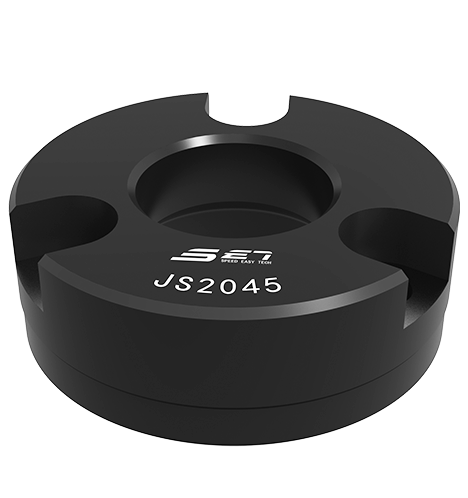

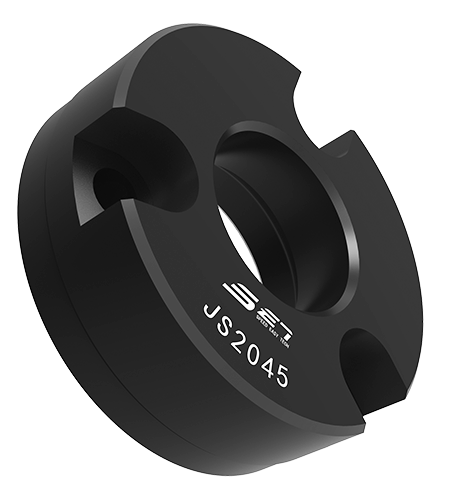

วางปลอกวางตำแหน่งลงในกระดานสวิตช์ของแคลมป์ร่วมมือกับล็อคบอลและแขนเสื้อยอมรับ
ป.ล. ความแม่นยำในการวางตำแหน่งซ้ำ ๆ ขึ้นอยู่กับแขนเสื้อตำแหน่ง เมื่อใช้แขนตำแหน่งตำแหน่งสองระดับแรกหากศูนย์กลางไปยังระยะห่างตรงกลางของสองหลุมอยู่ในช่วงความคลาดเคลื่อน ± 0.005 มม. จากนั้นความแม่นยำในการวางตำแหน่งซ้ำ ๆ สามารถเก็บไว้ได้ภายใน± 0.013 มม.
ร่างกาย: ฟิล์มออกไซด์ Ferrosoferric ออกไซด์ที่มีอารมณ์ดี
| หมายเลขมิติ | Ød1 | Ød2 | Ød3 | Ød4 | ชม | H1 | ม. | บน | น้ำหนัก (G) |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 16 | 4.5 | 20.65 | 11.56 | 4.6 | 7.6 | 29 | 60 |
| JS2045 | 45 | 20 | 5.4 | 24.77 | 15.8 | 6.2 | 9.5 | 35 | 140 |
| JS2555 | 55 | 25 | 6.4 | 30.35 | 19.94 | 7.3 | 11 | 42 | 200 |
| JS3060 | 60 | 30 | 6.4 | 36.2 | 21.77 | 7.3 | 11 | 48 | 305 |
| หมายเลขมิติ | Ød1 | Ød2 | Ød3 | Ød4 | ความหนาของแผ่นคอมโพสิต H (ขั้นต่ำ) | H1 | H2 | H3 | ม. |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 21 | 14.5 | 37 | 20 | 11.91 | 3 | 20 | M4*7 |
| JS2045 | 45 | 21 | 17.5 | 45 | 25 | 16.21 | 3 | 25 | M5*9 |
| JS2555 | 55 | 25.5 | 21 | 55 | 25 | 20.32 | 3 | 25 | M6*10 |
| JS3060 | 60 | 30.5 | 24 | 60 | 30 | 22.15 | 3 | 30 | M6*11 |
