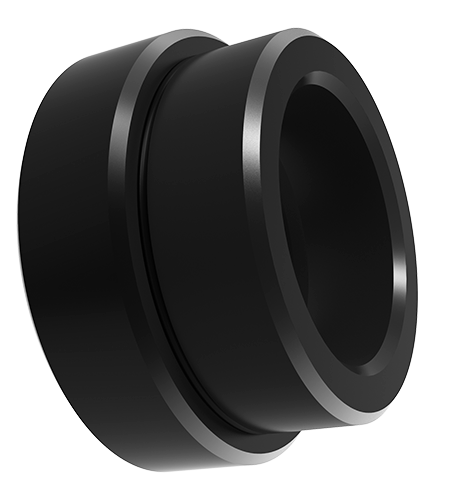

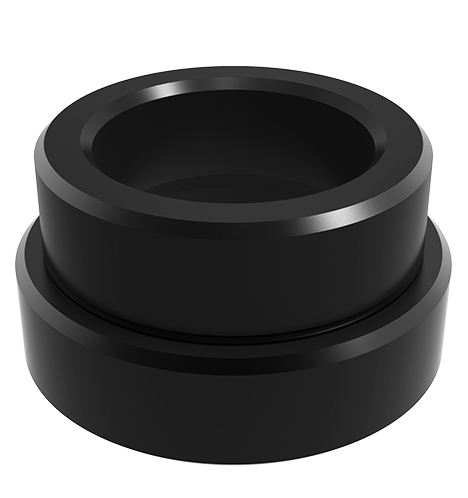

ความสูงของมันคือ 12.1 มม. และน้ำหนักคือ 20 กรัม ร่างกายของมันดับและฟิล์ม ferrosoferric ออกไซด์
ความแม่นยำในการวางตำแหน่งซ้ำ ๆ ＜± 0.013 มม.
วางปลอกวางตำแหน่งลงในกระดานสวิตช์ของแคลมป์ร่วมมือกับล็อคบอลและแขนเสื้อยอมรับ
ป.ล. ความแม่นยำในการวางตำแหน่งซ้ำ ๆ ขึ้นอยู่กับแขนเสื้อตำแหน่ง เมื่อใช้แขนตำแหน่งตำแหน่งสองระดับแรกหากศูนย์กลางไปยังระยะห่างตรงกลางของสองหลุมอยู่ในช่วงความคลาดเคลื่อน ± 0.005 มม. จากนั้นความแม่นยำในการวางตำแหน่งซ้ำ ๆ สามารถเก็บไว้ได้ภายใน± 0.013 มม.
ร่างกาย: ฟิล์มออกไซด์ Ferrosoferric ออกไซด์ที่มีอารมณ์ดี
| หมายเลขมิติ | Ød1 | Ød2 | Ød3 | Ød4 | ชม | H1 | น้ำหนัก (G) |
|---|---|---|---|---|---|---|---|
| JT1629 | 22 | 16 | 20.65 | 18.6 | 12.1 | 7.24 | 20 |

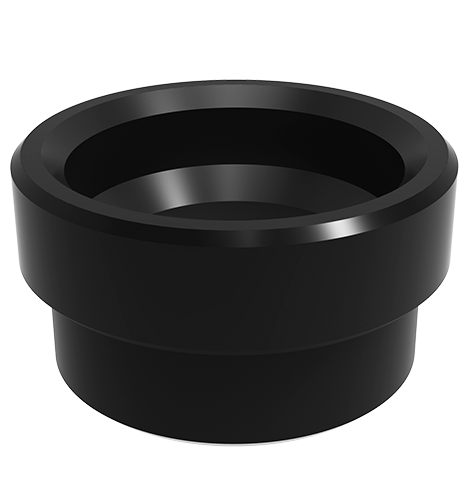

| JT2032 | 28 | 20 | 24.77 | 32.2 | 17.1 | 8.4 | 50 |
| JT2540 | 35 | 25 | 30.35 | 40.2 | 21 | 10.3 | 80 |
| JT3048 | 42 | 30 | 36.2 | 48.2 | 21.8 | 10.7 | 125 |
| หมายเลขมิติ | Øm | บน | ความหนาของแผ่นคอมโพสิต H (ขั้นต่ำ) | L1 |
|---|---|---|---|---|
| JT1629 | 22 | 29 | 20 | 7.24 |
| JT2032 | 28 | 33 | 25 | 8.74 |
| JT2540 | 35 | 41 | 25 | 10.54 |
| JT3048 | 42 | 49 | 30 | 10.95 |
